照明型玻璃板液位計系列
發表時間：2019-11-08 02:59瀏覽量：1194
照明型玻璃板液位計系列是在T30、T60系列及R40、R60系列基礎上，配有防爆照明設施的液位計，它可以在室內或夜間直接指示密封承壓容器和開口容器中介質液位高度。

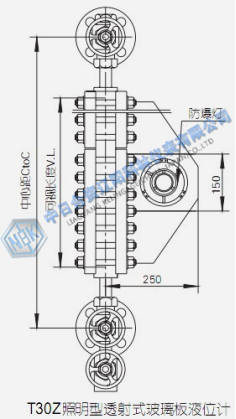

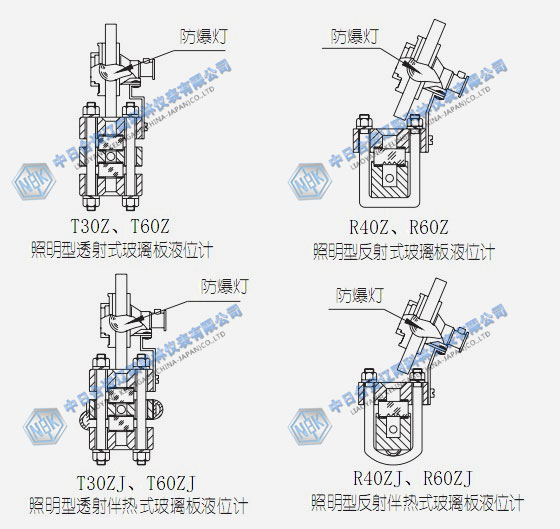

●T(N)30Z、T(N)60Z照明型透射式(雙色)玻璃板液位計
●T(N)30ZJ、T(N)60ZJ照明型透射伴熱式(雙色)玻璃板液位計
●R(N)40Z、R(N)60Z照明型反射式(雙色)玻璃板液位計
●R(N)40ZJ、R(N)60ZJ照明型反射伴熱式(雙色)玻璃板液位計
●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：0～250℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2″內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力：≤1.0MPa
●伴熱夾套接頭：G1/2″外螺紋
（也可根據用戶要求制作）
| 液位計名稱 | 型號 |
公稱壓力 MPa |
介質溫度與工作壓力關系 | 接液材質 | |
|
工作壓力 MPa |
介質溫度 ℃ |
||||
|
照明型透射式 玻璃板液位計 |
T30Z、T60Z |
PN2.5
PN4.0
PN6.3 |
2.5 | 250 |
Ⅰ 類 ：20 25 25Mn Ⅱ 類 ：304 304L 316 316L 321 |
|
照明型透射伴熱式 玻璃板液位計 |
T30ZJ、T60ZJ | 4.0 | 200 | ||
|
照明型反射式 玻璃板液位計 |
R40Z、R60Z | 3.6 | 250 | ||
|
照明型反射伴熱式 玻璃板液位計 |
R40ZJ、R60ZJ |
6.3 | 200 | ||
|
照明型雙色 玻璃板液位計 |
T(N)30、T(N)60 |
5.4 | 250 | ||
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架
例：選用7#、8#玻璃儀表中心距與可視長度
| 玻璃型號7#（280mm） | 中心距CtoC（mm） | 500 | 800 | 1100 | 1400 | 1700 |
| 可視長度V. L.（mm） | 255 | 550 | 845 | 1140 | 1435 | |
| 玻璃型號8#（320mm） | 中心距CtoC（mm） | 580 | 920 | 1260 | 1600 | 1940 |
| 可視長度V. L.（mm） | 295 | 630 | 965 | 1300 | 1635 |
